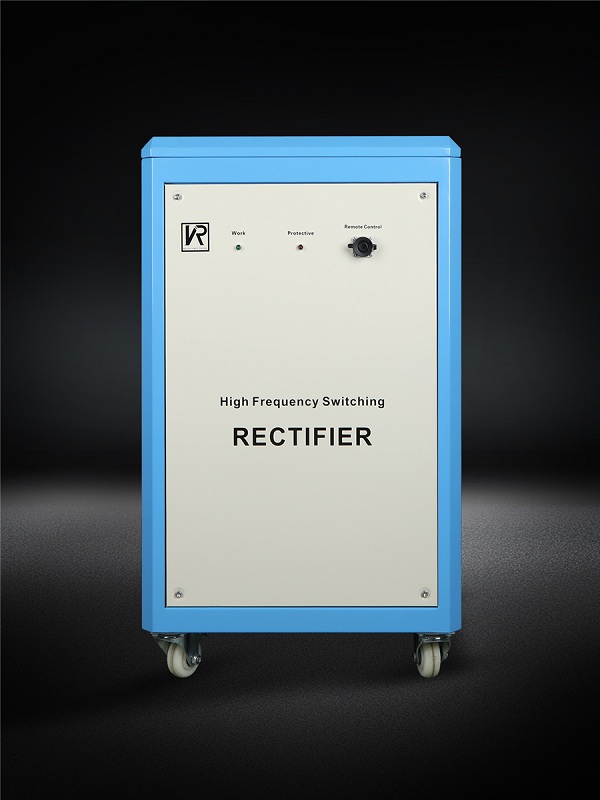

高頻脈沖整流機
2020-08-12 15:00:49
產品概述與用途
本產品采用IGBT開關整流、PWM斬波技術+DSP微機數字控制技術及觸摸屏操作系統,具有單向直流脈沖、雙向直流脈沖自動恒流、自動恒壓控制功能。脈沖幅值連續可調、脈沖占空比可調、頻率可調。人機界面良好,可視性強。可自動存儲、記錄電鍍電流、電壓、槽液溫度等實時工藝曲線。可存儲或調用多套工藝參數,自動化程度高,可大幅度提高工作電鍍膜層的光潔度、致密性、耐蝕性、降低孔隙率、消除氫脆、提高產品鍍層質量,節約大量希貴金屬。可廣泛作為航空、航天、兵器、船舶等企業以及科研院所電鍍金、銀、鈀、鈦等希貴金屬的脈沖電鍍用整流電源。
產品主要規格參數
●供供電電源條件:3相AC380V,400v,450V等,頻率50HZ
●額定輸出電流:500mA,1000mA,2000mA,5000mA,10A,20A,50A,100A,200A,300A,500A,1000A,●1500A,2000A,3000A等任意電流規格
額定輸出電壓范圍:6V,12V,15v,18V,24V,36V等任意電壓規格。
主要技術特點
1.操作方式:本控/遠控操作模式可選擇
2.輸出控制方式:單向脈沖、雙向脈沖輸出控制可選擇;
3.輸出恒定控制模式:恒流、恒壓控制模式可選擇
4.軟啟動時間:軟啟動工作時間可在0-200S范圍內整定
5.高控制精度:控制精度≤±1%
6.整流方式:IGBT逆變軟開關整流,PWM脈沖步調制IGBT斬波控制方式
7.脈沖步調頻率范圍:1000-8000HZ
8.人機操作界面:PLC彩色觸摸屏
9.主控制器:DSP微機數字觸發控制,PWM脈寬調節控制,脈沖移相分辨率≤1μs;
10.主要保護功能:交流電源缺相、過壓、欠壓、快速熔斷器熔斷報警及斷路器保護;輸出過流、限流保護、輸出短路、瞬時過載保護,IGBT開關模塊、快速整流元件、開關整流變壓器、匯流銅母線超溫過熱、風機過熱或水壓過高、過低封鎖PWM觸發脈沖保護
11.通訊方式:可根據客戶需要配置CAN總線、 PROFIBUS、 ETHERNET工業以太網、RS485、RS232光纖通訊,實現遠程群控或監控
12.具有1-5段恒流緩升、緩降階段數控制,每段氧化電流和氧化時間可分別設定
13.可實時記錄工作階段正反向電流/電壓,脈沖電流/電壓幅值、脈沖占空比、脈沖頻率、氧化時間、槽液溫度等多個工藝參數和實時曲線
14.遠程操作控制箱:可根據客戶現場情況配置遠程操作控制箱,主機與遠控箱分開防止,現場操作更加方便,主機防腐保護顯著增強
15.可存儲或調用5套工藝參數,縮短加工編程時間
16.可通過RS485通信接口與計算機相連接,或通過U盤存儲后轉存于計算機中,方便客戶檔案保存,分析氧化工件的產品工藝質量
17.工件鍍層質量:致密性、光潔度、抗腐蝕能力顯著優于普通電鍍工藝
